dc橫流風扇特點是流體兩次流經風機葉輪, 流體沿徑向流入后再沿徑向流出, 進氣和排氣方向處于同一平面, 所排氣體沿風機寬度方向分布均勻。由于其結構簡單、體積小、動壓系數較高而達到的距離較長, 廣泛用于激光儀器、空調、風幕設備、干燥機、電吹風、家電設備以及谷物聯合收割機上。

dc橫流風扇為什么會出現反風現象？
dc橫流風扇，由于它的寬度在理論上不受限制，以及風量大、外形尺寸小等優點，在農業物料的清選以及其它一些部門得到了廣泛的應用。橫流風扇雖然已有不少學者對其進行了研究，但目前尚有一些基本問題有待進一步探討。例如：氣體是根據什么兩次通過葉柵進行流動的，葉輪內控制流場的旋渦是如何形成的，氣體流動方向取決于什么（即進氣口和出氣口如何確定）等。為此，進行了試驗研究。為便于對流場的觀察、攝影和靜壓的測量，試驗是用水模擬的。
 對于dc橫流風扇來說，若設計不當，則可能產生反風現象，即進，出風口相互對換。為此，在水槽內進行了模擬試驗研究。
dc橫流風扇的邊界(外殼)，貫流風扇一般是由一與葉輪間隙逐漸增大的曲線GF(后壁)、一圓弧形或其它形狀的渦舌BD及上邊界DE構成的。蝸舌的長度及其與出風口上邊界DE的夾角γ對風機的性能有較大的影響。試驗發現，當渦舌BD有長度時，渦心在C1點處，風機能夠正常工作，流體流動方向。隨著渦舌與葉輪間隙δ的減小，渦心C1向外下方移動，回流減小。將角度γ適當減小，流體易于沿上邊界流出，也將使回流減小。
(1)不對稱的外部邊界(包括與葉輪間隙的不對稱)是橫流風機能使流體沿某一方向產生穩定流動的基本條件。
(2)當葉輪帶動流體旋轉時，若流場內一直線邊界，則在此邊界附近，沿葉輪旋轉方向小間隙處的下游、葉輪內緣處形成一旋渦。貫流風機旋渦的旋轉方向與葉輪轉向相同，旋渦的強度主要取決于葉輪的轉速和邊界情況。葉輪內外的流場主要由此旋渦控制。
(3)如有多個邊界，流場取決于各邊界的綜合影響。旋渦出現在流動阻力差zui大的邊界附近，且一個旋渦。
(4)對于dc橫流風扇，為使其褪正常工作而不反風，剜與其它邊界相比，渦舌處應有較大的流動阻力差。

dc橫流風扇圖示


dc橫流風扇參數


dc橫流風扇曲線圖

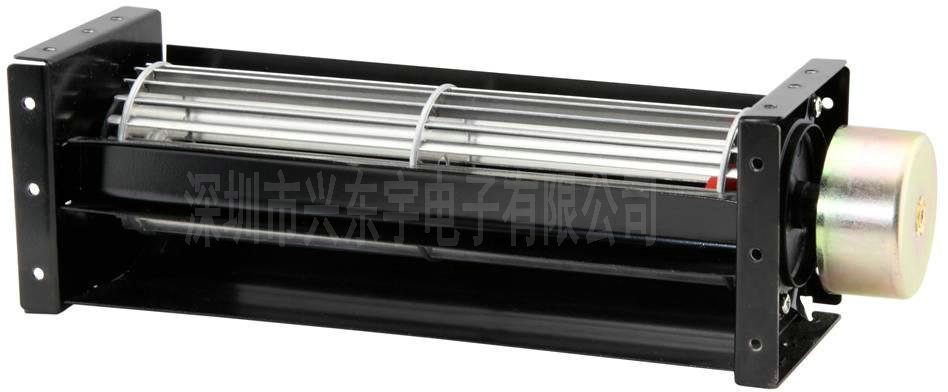

dc橫流風扇外觀網
